产品概述

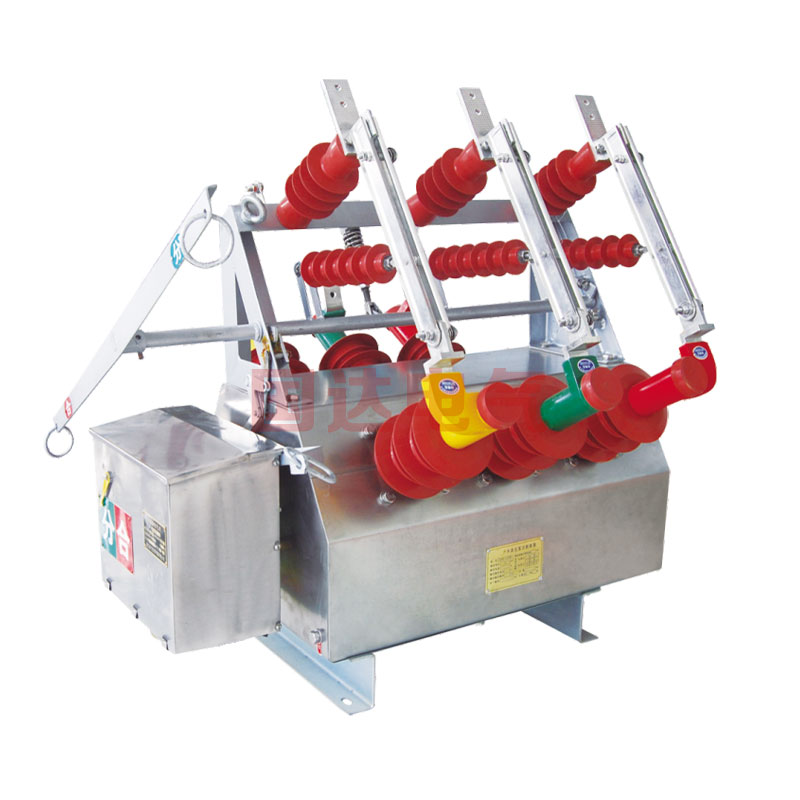

        ZW6-12/630-16(20)型户外真空断路器适用于12KV以下,交流50Hz的三相电力系统.主要用于农网和城网作分,合负荷电流,过载电流及短路电流之用,也可用于其它类似场所, 还可作为城市市区12KV级电网的分断开关。

型号含义

符合标准

GB1984《交流高压断路器》

GB11022《高压开关设备和控制设备标准的共同技术要求》

GB311.1-6《高压输变电设备的绝缘配合》

GB763《交流高压电器在长期工作时的发热》

GB2706《交流高压电器动，热稳定试验方法》

GB3309《高压开关设备在常温下的机械试验》

DL/T593《高压开关设备的共同订货技术条件》

使用环境条件

环境温度:-45℃-+40℃；

海拔高度:不超过1000m；

风速不大于35m/s；

相对温度：日平均不大于95%，月平均不大于90%；

地震烈度：不超过8度；

无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

外形及安装尺寸
