产品概述

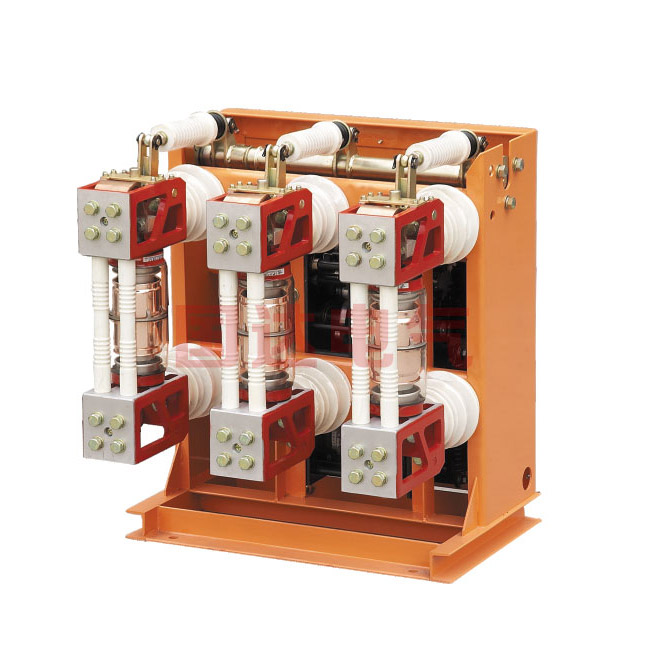

        ZN28系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准，该产品总体结构为开关本体与操动机构一体安装和开关本体与操作机构分离安装两种形式。一体式结构即为ZN28-12；分体结构为ZN28A-12型，适用于各种固定式开关柜，如GG1A（Z),XGN2A10(Z)等。

        该产品可配用CD19、CD10型直流电磁操动机构和CT19型弹簧储能操动机构。

型号含义

使用环境

a 周围空气温度：上限+40℃。下限-15℃；

b 海拔高度：≤1000m(若需增高海拔，则额定绝缘水平相应提高)；

c 振幅：地震烈度不超过8度；

d 空气相对湿度日平均值不大于95%,月平均值不大于90%；

e 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

技术参数

外形尺寸
